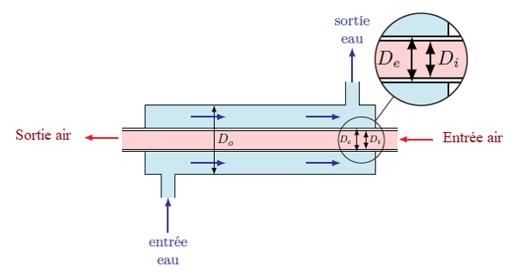

Pour refroidir un débit de 9,4 kg/h d’air de 576 °C à 178 °C, on le fait passer dans le tube central d’un échangeur bitube à contre-courant en cuivre de longueur L, de diamètre Di = 2 cm, d’épaisseur e = 1 mm (voir figure ci-dessous) et on prendra la conductivité du cuivre égale à λCu = 401 W.m-1.K-1 et heau = 500 W.m-2.K-1, le coefficient d’échange convectif côté eau.

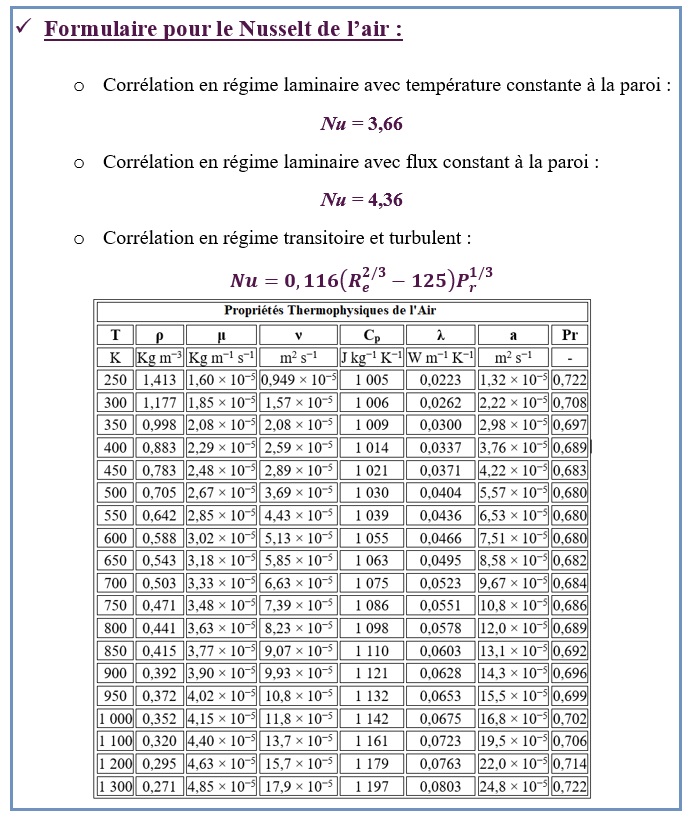

Les propriétés Thermo-physiques de l’air seront prises à une température moyenne, entre les températures d’entrée et de sortie. Un formulaire donnant les corrélations empiriques de Nusselt et une table des propriétés Thermo-physiques sont fournis en fin d’énoncé.
1°) Déterminer (expression et application numérique), la puissance calorifique évacuée par le fluide chaud.
2°) Le fluide de refroidissement est de l’eau, qui pénètre dans la section annulaire à la température de 16°C, avec un débit volumique de 0,6 l/min. Calculer la température de cette eau en sortie d’échangeur. On prendra pour l’eau : CP = 4180 J/kg°C.
3°) Exprimer, puis calculer, le coefficient de transfert convectif hair de l’air. Une attention particulière sera accordée à tous les développements conduisant au résultat.
4°) Exprimer le coefficient d’échange globale Ug rapporté au diamètre extérieur du tube intérieur (De). Faire l’application numérique.
5°) Faisant appel à la différence logarithmique de température, en déduire la longueur du dispositif.
6°) Déterminer (expression et application numérique) l’efficacité Ɛ1 de l’échangeur. S’agit-il d’une efficacité de refroidissement ou de chauffage ? justifier votre réponse.
7°) Après un an de fonctionnement, une résistance d’encrassement Rth = 4.10-4 W-1.m2.K s’intercale entre la face extérieure du cylindre intérieur et l’eau. On supposera inchangé la surface d’échange (toujours rapportée à De). Déterminer (expression et application numérique), le nouveau coefficient d’échange global.

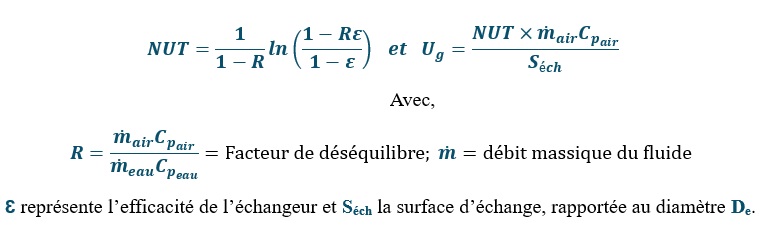

On cherche maintenant à estimer la nouvelle efficacité de l’échangeur notée Ɛ2, après un an d’utilisation et en présence d’encrassement. Pour cela, on utilisera la méthode de NUT (Nombre d’Unité de Transfert) rappelée ci-dessous :
8°) Déduire de ce qui précède, la nouvelle efficacité Ɛ2. Faire la comparaison avec Ɛ1 et conclure.
