0005-1ACh1. Nature d’un fluide à partir de la RFH

Une Capsule Manométrique reliée à un Tube en U contenant de l’eau est plongée dans un récipient contenant un liquide dont on cherche à déterminer la nature. A l’équilibre, la différence de pression entre les deux points A et B est de 774 Pa. La dénivellation dans le Tube U vaut h1. La différence de hauteur dans le liquide, entre les points E et D vaut h0 = 10 cm. La branche entre C et B (voir figure ci-dessous) emprisonne un gaz sous pression. Dans l’air règne la pression atmosphérique.

On dispose 4 liquides dont on connaît les masses volumiques :

  • L’eau de masse volumique ρeau = 1000 kg/m3 .
  • Le Tétra-Chlorure de Carbone ρTCC = 1590 kg/m3.
  • l’Alcool ρalc = 790 kg/m3
  • La glycérine ρgly = 1250 kg/m3

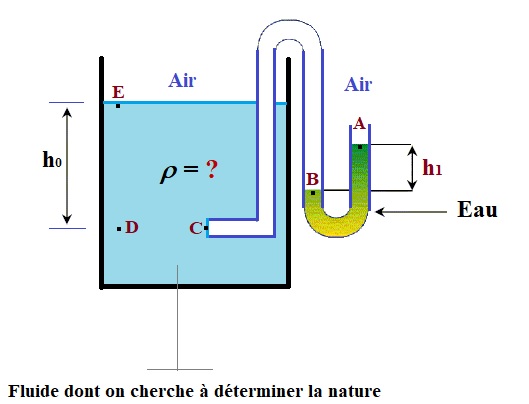

Fig.: Capsule Manométrique – Tube en U

1-) Comparer en le justifiant, PE et PD.

2-) Que peut – on dire des différences de pression : PB – PA et PD – PE ?

3-) Calculer la masse volumique du liquide et en déduire sa nature.

4-) Déterminer alors la dénivellation dans le Tube U: h1
