0062-3ACh1. Coefficient de transfert convectif d’un câble électrique

Soit un câble électrique de diamètre D = 0,2 cm et de longueur L = 2,1 m placé dans une pièce maintenue à la température T = 20°C. Ce câble est parcouru par un courant électrique I = 3A et la tension mesurée est U = 100 V. Au sein de ce câble est alors générée de la chaleur. La température à la surface du câble est Tp = 180°C.

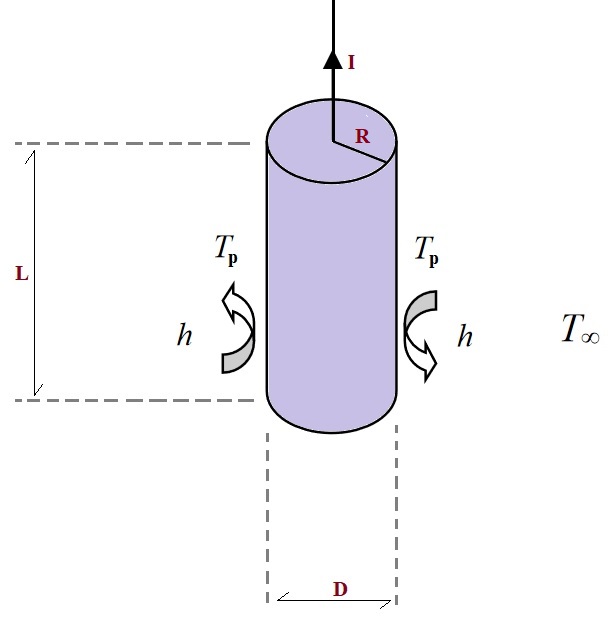

Fig.: Câble électrique cylindrique parcouru par un courant I

1-) Déterminer le coefficient de transfert convectif h en considérant que les transferts radiatifs sont négligeables.

2-) Tracer h en fonction de la température de paroi Tp du câble. Commenter.
