0094-3ACh6. Régime d’écoulement dans un cylindre

Dans un cylindre de 2,8 cm de diamètre et 3 m de long, circule de l’air à la température de 250°C, avec une vitesse de U . Le cylindre maintenu à la température de 25°C, reçoit un flux de chaleur égal à 5,5 kW.

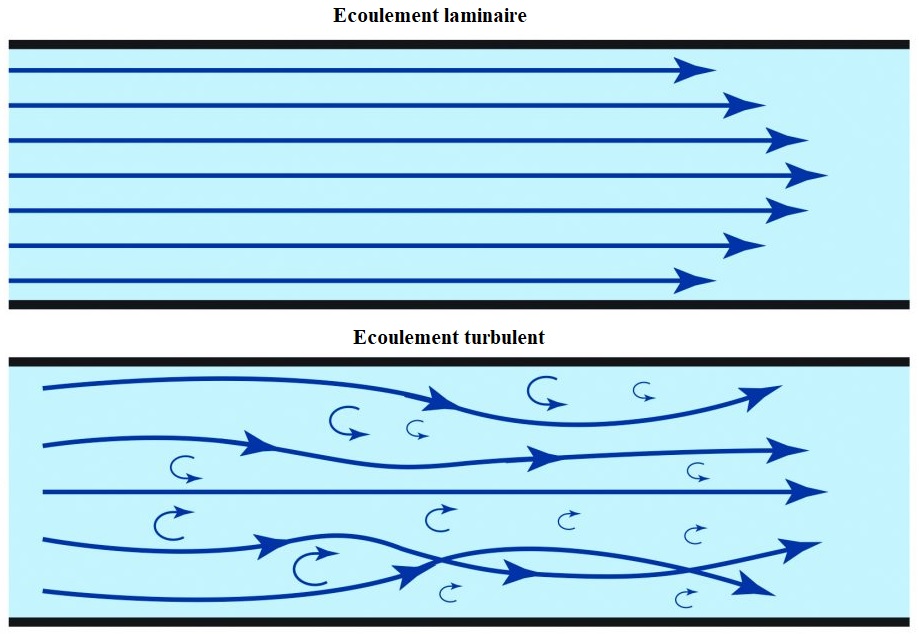

Fig.: Régimes d’écoulement dans un cylindre

1-) Déterminer le coefficient d’échange convectif h

2-) Déduire le nombre de Nusselt de l’écoulement sachant que : λ = 0,0223 W.m-1.°C-1 ; chaleur spécifique cp  = 1005 J.kg-1.K-1 ; masse volumique ρ = 1,413 kg.m-3 ; viscosité μ = 1,6. 10-5 kg/.(s.m).

3-) Calculer le nombre de Reynolds de l’écoulement en admettant la corrélation : Nu = 0,023 Re0,8.Pr0,33.

4-) Quel est le régime d’écoulement (laminaire ou turbulent) dans la conduite ?
