0113-4ACh2. Vitesse débitante d’un mélange Liquide-Vapeur dans une canalisation

L’enthalpie et le volume spécifique d’un mélange sont calculés à partir d’une pondération en titre des enthalpie/volume spécifiques des phases liquide et vapeur. Considérons une canalisation de diamètre 20 cm, dans laquelle circule de la vapeur d’eau saturante, sous une pression de 1 bar, en équilibre à la température de 100°C. Le débit massique est de Qm = 1,5 t.h-1 et le titre en vapeur dans la canalisation vaut x = 0,8. On donne par ailleurs les enthalpies spécifiques de l’eau liquide et l’eau vapeur en équilibre à 100°C : hL = 418,42 kJ.kg-1 ; hV = 2671,44 kJ.kg-1

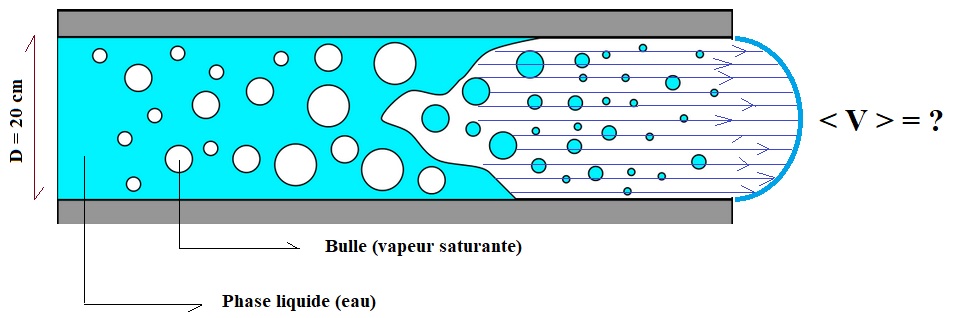

Fig.: Écoulement d’un mélange Eau-Vapeur dans une canalisation

1-) Calculer le volume et l’enthalpie spécifiques du mélange

2-) En déduire la vitesse débitante < V > du mélange
