0134-4ACh4. Surface d’échange d’un échangeur co/contre-courant

Cette application correspond à un dimensionnement d’échangeur. Calculer les surfaces d’échange pour des échangeurs à courant parallèles de même sens (co-courant) et de sens contraire (contre-courant) avec les données suivantes :

Tce = 110°C ; Tcs = 30°C ; Qmc = 5000 kg.h-1 ;

Tfe = 12°C ; Tfs = ? ; Qmf = 12000 kg.h-1 ;

Cpc = 2100 J.kg-1.K-1 ; Cpf = 4180 J.kg-1.K-1 ; Uglobal = 300 W.m-2.K-1.

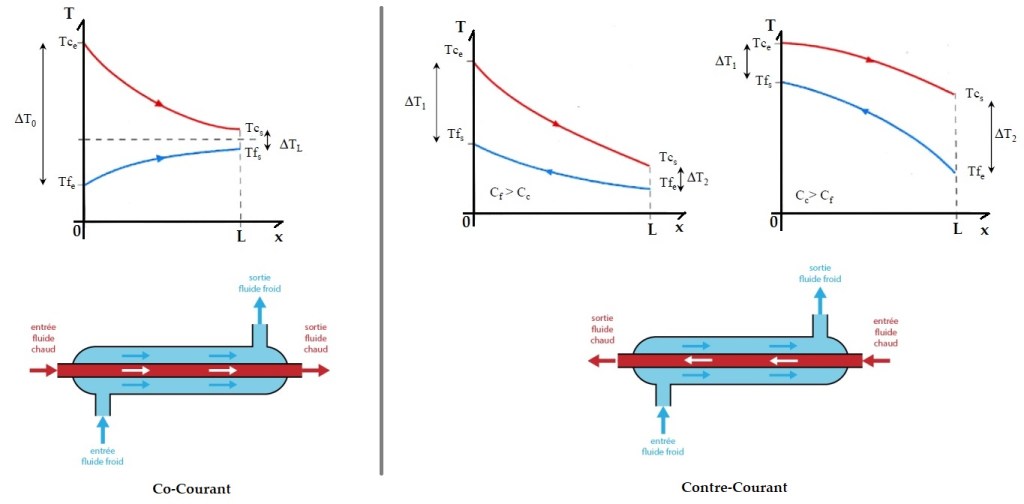

Fig.: Échangeurs co et contre courant
