0144-3ACh6. Flux de chaleur transmis par une plaque plane

Une plaque mince d’une longueur de 3 m et d’une largeur de 1,5 m est sous l’effet d’un écoulement d’air de vitesse 2 m.s-1 et température 20°C, dans la direction longitudinale. La température de surface de la plaque est de 84°C.

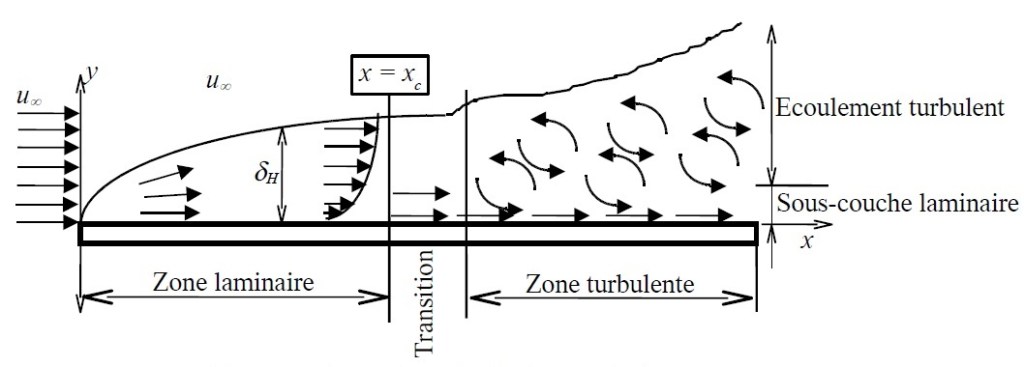

Fig.: Transition laminaire/turbulent dans la couche limite

1-) Déterminer le coefficient d’échange convectif sur toute la longueur de la plaque, si le nombre de Prandtl est :  Pr = 0,71.

2-) Calculer alors le flux de chaleur transmis par la plaque à l’air.

On donne les corrélations empiriques du nombre de Nusselt moyen sur toute la longueur de la plaque, respectivement pour les régimes laminaire et turbulent :
