0074-3ACh3. Simple et double vitrage

Considérons dans un premier temps une vitre simple d’épaisseur e, de surface S et de conductivité thermique λ. On note Tint la température à l’intérieur et Text la température à l’extérieur.

1-) Déterminer la puissance thermique P1 transférée en régime permanent à travers cette vitre simple.

2-) Calculer sa résistance thermique

On considère maintenant un double vitrage, constitué de deux vitres en verre (ayant les mêmes caractéristiques que le simple vitrage), espacées d’une distance e. Entre les deux vitres se trouve de l’air de conductivité thermique λair.

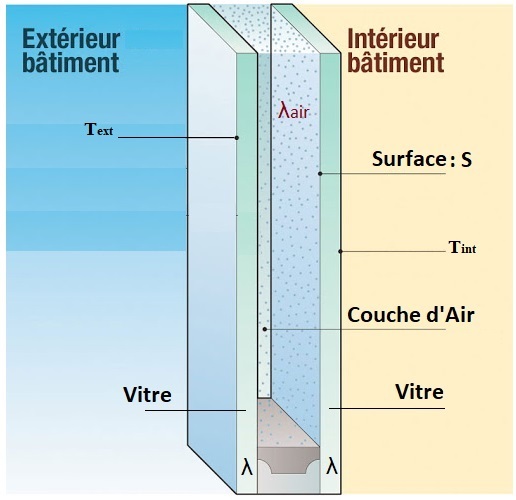

Fig.: Double Vitrage

3-) Déterminer la puissance thermique P2 transférée en régime permanent à travers ce double vitrage.

4-) Calculer sa résistance thermique

5-) Calculer le rapport P2/P1, conclure.
