0153-3ACh1. Efficacité d’un panneau photovoltaïque

L’irradiance est un terme utilisé en radiométrie pour quantifier la puissance d’un rayonnement électromagnétique frappant par unité de surface perpendiculaire à sa direction. C’est la densité surfacique du flux énergétique arrivant au point considéré de la surface. Dans le système international d’unités, l’irradiance s’exprime donc en (W/m2 ).

On souhaite installer sur le toit d’une maison (voir Figure-1), des panneaux photovoltaïques de dimensions 1520 mm X 1475 mm dont les caractéristiques Intensité-Tension sont données dans la Figure-2 ci-dessous :

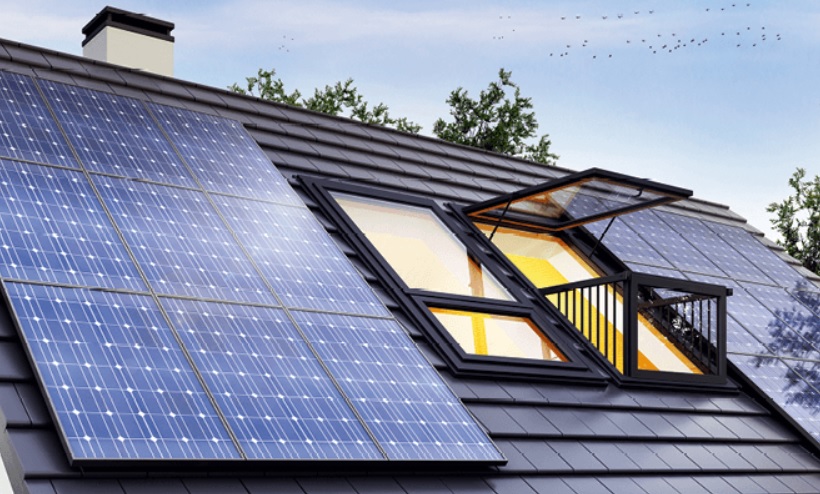

Fig.-1: Panneaux photovoltaïques installés sur le toit d’une maison
Fig.-2: Caractéristiques Intensité-Tension du panneau photovoltaïque

L’objectif de cet énoncé est de déterminer le rendement de ces panneaux pour une irradiance de 1000 W.m-2.


1-) Déterminer la puissance maximale Pmax​ délivrée par le panneau.

2-) En déduire la tension Umax​ puis l’intensité Imax​ au point de puissance maximale.

3-) Déterminer la puissance lumineuse reçue par le panneau Plum​.

4-) Définir : rendement d’un panneau solaire

5-) Quels sont les composantes spécifiques du rendement global d’une installation photovoltaïque ?

6-) Calculer puis commenter le rendement des panneaux photovoltaïques étudiés dans cet énoncé.

7-) Quelle différence faites vous entre rendement et rentabilité d’un système de panneaux solaires ?
